Le système de plancher UltraBond accélère la construction d’un immeuble d’habitation

Un système de plancher composite a permis de réduire les délais de construction de trois mois de même que le coût des matériaux d’un édifice de 11 étages comprenant 166 appartements en copropriété situé à Longueuil au Québec. Ce système, appelé UltraBond, se présente sous la forme de tôles d’acier formées à froid d’une largeur de 609,6 mm (24 po), d’une hauteur de 203,2 mm (8 po) et sont précoupées d’une longueur pouvant aller jusqu’à 10,06 m (33 pi), selon Simon Pawsey, représentant technique de commerce pour Steelform Group of Companies.

Une fois le système assemblé en platelage et les barres d’armature placées dans les rainures en V profondes, du béton est versé sur le produit UltraBond afin de créer un plancher composite léger d’une épaisseur de 292 mm (11,5 po). Une fois terminé, le système possède une résistance au feu de 2 heures. Simon Pawsey nous explique certains avantages de cette technique de construction :

: « Le système UltraBond a réduit considérablement le poids soutenu par la structure comparativement à celui des dalles traditionnelles. L’étayage a été réduit à une seule rangée. Les économies ont représenté un facteur important : un tiers des barres d’armature et 50 % de béton en moins par rapport à une dalle de 9 pouces. L’entrepreneur général a vu le temps de construction diminuer d’environ 3 mois. »

Le système UltraBond utilisé dans la structure, y compris les balcons, était composé d’acier galvanisé Z275 (G90) de 1,22 mm (0,048 po). L’entrepreneur a utilisé 13 066 m2 (140 000 pi 2 ) de platelage UltraBond pesant environ 226 796 kg (500 000 lb). Comme le poids était plus léger, un étayage moins important a été nécessaire.

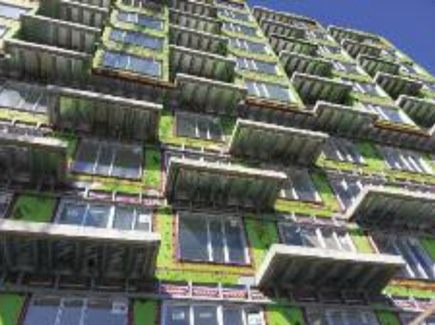

Close up of Balconies under construction

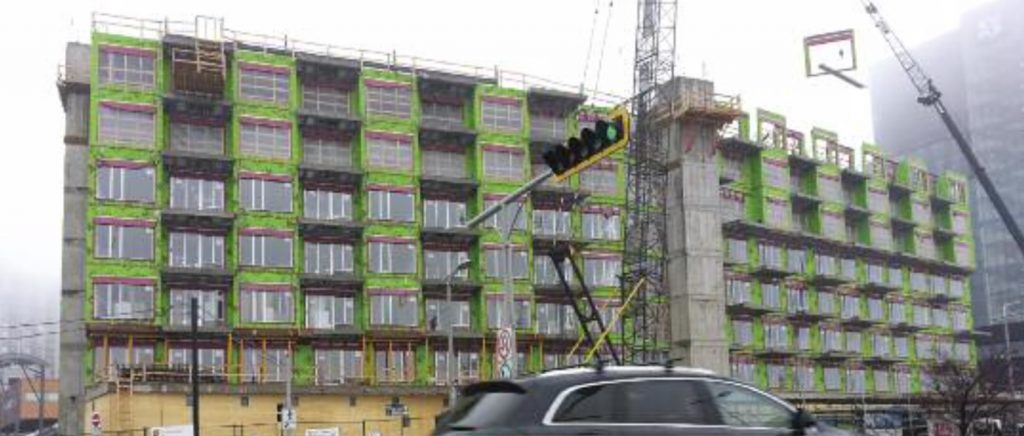

Apartment Building Under Construction

Axcès Saint-Charles à Longueuil au Québec est construit avec le système de plancher composite UltraBond et une charpente métallique légère. Les poutres du plancher composite UltraBond sont renforcées à l’aide de barres d’armature en acier galvanisé Z275 (G90) de 1,22 mm (0,048 po).

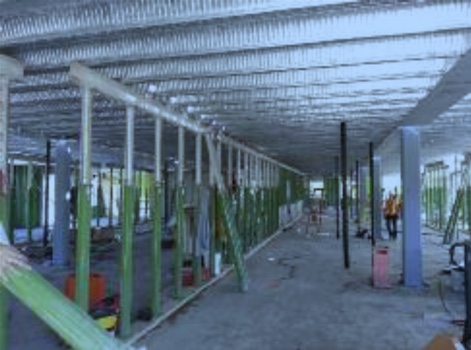

Contractors and steel beams of building under construction

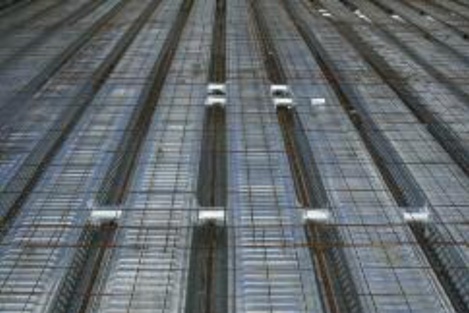

Le platelage, les barres d’armature et le treillis en acier et le béton du système UltraBond forment un plancher composite qui est plus léger que les planchers en béton conventionnels


Toutes les images sont une gracieuseté de : Steelform Group

Axces STE Charles
CHARPENTE MÉTALLIQUE LÉGÈRE :

Acier galvanisé G60 de 1,22 mm à 2,74 mm (0,048 po à 0,108 po

Dimensions réelles de poteaux de LSF fournis de 152,4 mm (6 po)

UltraBond – acier galvanisé Z275 (G90) de 1,22 mm (0,048 po)

ÉQUIPE DE CONCEPTION ET DE CONSTRUCTION
CLIENT:

Habitations Trigone 450-446-8221

FOURNISSEUR DU SYSTÈME DE CONSTRUCTION EN ACIER :

Steelform Group of Companies 514-210-0903

ARCHITECTE ET GESTIONNAIRE DE PROJET :

Atelier Urban Face 514-931-9168

INGÉNIEUR DE STRUCTURES :

CPF Groupe Conseils 514-667-5450

FOURNISSEUR DES POUTRES EN ACIER :

Produits de Bâtiment Fusion 450-728-4500

MONTAGE DE L’ACIER :

Les Installations Miral 450-492-5952

CONSTRUCTEUR :

Habitations Trigone 450-446-8221

PHOTOGRAPHIE:

Simon Pawsey 514-210-0903
