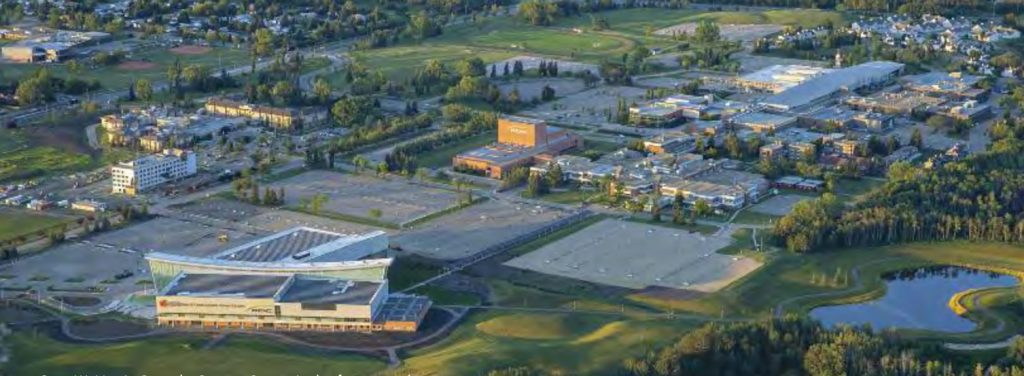

Centre des Jeux du Canada Gary W. Harris, Red Deer College

Lorsque la ville de Red Deer a demandé au Red Deer College d’accueillir les Jeux d’hiver du Canada 2019, cela fut un catalyseur pour réaliser un rêve. Le collège planifiait depuis des années une nouvelle installation axée sur l’éducation à la santé, le sport et les loisirs. Le nouveau Centre des Jeux du Canada Gary W. Harris accueillera cinq événements des Jeux d’hiver du Canada, dont le patinage de vitesse courte piste, le patinage artistique, le badminton, le basketball en fauteuil roulant et le squash.

« Nous avons envisagé une installation centrée sur l’apprenant; soutenir l’enseignement, l’apprentissage et l’expérience étudiante; assurer la remise en forme et la promotion d’un mode de vie actif; et être disponible pour la communauté », a déclaré Doug Sharp, directeur des projets d’immobilisations du collège. « L’installation contribuerait au bien-être économique, social et inclusif de la région du centre de l’Alberta et deviendrait le legs des Jeux d’hiver du Canada 2019 ». Le chantier de l’installation s’est ouvert à l’automne 2015 et l’érection de l’édifice s’est achevée cet automne.

Les matériaux de construction extérieurs rappellent ceux du campus principal existant, poursuivant un style similaire de manière à ce que le Centre pour la santé, le bien-être et le sport fasse partie d’un campus unique.

Le centre, un projet de conception/construction, comprend un aréna pouvant transformer une patinoire olympique en une patinoire de taille hybride, ce qui permettra d’accueillir des foires commerciales et des événements sur la terre ferme, du patinage, des sports mineurs et les événements de Hockey Alberta; il sera la patinoire officielle des équipes de hockey des Kings et des Queens de Red Deer College. On y trouve également un vaste gymnase pouvant être divisé en deux gymnases pleine grandeur, avec un espace pour le basketball, le volleyball et le badminton, ainsi que pour des événements majeurs tels que la cérémonie de remise des diplômes du Red Deer College et d’autres présentations. Une piste de course de deuxième niveau donne sur les courts du gymnase en contrebas. De plus, des espaces d’enseignement et d’apprentissage, équipés de salles de traitement et de réadaptation, de studios de mouvement et de sport, d’un laboratoire d’anatomie, de bureaux et de salles de classe, appuieront la programmation postsecondaire.

Comme l’entrée principale du Centre fait face au nord-ouest, elle accueille les personnes qui accèdent au collège à partir de la 32e rue, des réseaux de sentiers nord, des parcs de stationnement et des trottoirs. L’architecte en chef Enzo Vicenzino de Stantec Architecture Ltd a imaginé un grand hall doté d’un toit dynamique qui se projette vers la ville, créant un symbole de la connexion entre le collège, la communauté du nord et le ruisseau Waskasoo.

Le système de charpente structurelle mis au point pour l’installation a pris en compte la fonctionnalité et la flexibilité nécessaires pour permettre de futures rénovations et modifications. Cela comprenait la réduction au minimum de l’utilisation de murs porteurs, la normalisation de la taille des baies pour chacun des principaux composants et l’aménagement d’une ouverture libre dans la structure de toit, dans la mesure du possible, pour accommoder un espace exempt de poteaux, comme au deuxième étage de la zone de conditionnement physique.

L’acier de construction était le choix le plus approprié pour prendre en charge les structures de toiture sans colonnes et à longue portée dans les zones du gymnase et de la patinoire, et pour permettre une lumière plus naturelle dans le bâtiment. « Compte tenu de la géométrie de la conception du bâtiment, il y a suffisamment de répétitions ou de grilles et de portées similaires pour normaliser et modulariser la conception des fermes d’acier, des solives, des poutres et des poteaux pour une rentabilité et une efficacité de production accrues », explique M. Vicenzino. « Les composants préfabriqués en acier peuvent être transportés sur le site et être installés, même en hiver, avec beaucoup moins de chauffage et de dispositifs d’entreposage. Les bâtiments en acier de construction sont moins lourds et requièrent ainsi un système de fondation plus économique et moins massif. »

Aréna inachevé montrant une utilisation intensive de sections porteuses en acier usiné à froid sur les murs extérieurs.

Lorsque le mur extérieur consiste en un système de murs rideaux, des poutres en acier de construction ont été utilisées. Lorsqu’une construction conventionnelle des murs extérieurs avec maçonnerie ou placage de revêtement était spécifiée, des murs de fond comportant des poteaux en acier léger conçus comme des murs de contreventement ont été utilisés. Du revêtement en acier prépeint est utilisé pour faire allusion à un meilleur agencement à la base de briques solides. Au soleil, ce revêtement reflète la lumière et capte le regard de ceux qui approchent du Centre ou qui passent sur l’autoroute Queen Elizabeth II.

Vicenzino ajoute que l’acier a été choisi pour sa résistance et sa sécurité. « L’acier est plus résistant que tout autre matériau conventionnel tel que le béton, le bois et la maçonnerie, donc la taille des éléments est beaucoup plus petite. Aussi, l’acier est non combustible et respecte donc facilement certaines exigences du code du bâtiment. »

Aréna faisant face à l’ouest – utilisation intensive de sections en acier usiné à froid sur les murs extérieurs.

Le projet a déjà bénéficié d’une réponse positive de la part de la communauté, déclare M. Sharp. « Nous avons organisé de nombreuses visites pendant la construction et les réactions générales ont été très positives. Le bâtiment aura un impact énorme sur la vie étudiante et constituera un ajout majeur pour la communauté dans son ensemble. »

ÉQUIPE DE CONCEPTION ET DE CONSTRUCTION
PROPRIÉTAIRE :

Red Deer College

ARCHITECTE PRINCIPAL :

Stantec Architecture Ltd 780-917-7000

ARCHITECTES ASSOCIÉS :

HCMA Architecture + Design 604-732-6620

INGÉNIEUR DE STRUCTURES :

Stantec Consulting Ltd 780-917-7000

ENTREPRENEUR GÉNÉRAL :

Partenariat entre Clark Builders 780-395-3300 and Scott Builders 403-754-5017

FOURNISSEUR DE L’ACIER DE CONSTRUCTION :

Collins Industries 780-440-1414

FOURNISSEUR DU REVÊTEMENT MURAL, DES PANNEAUX ISOLÉS EN ACIER et DU PLATELAGE EN ACIER :

Vicwest 780-454-4477

FOURNISSEUR DES CHARPENTES EN ACIER LÉGER :

Bailey Metal Products 780-462-5757 – Foundation Building Materials 403-255-8157 et Ajax Drywall 2000 Ltd

PHOTOGRAPHE :

Tammy Schick 403-342-3400

SECTIONS DE CONTREVENTEMENT EN ACIER USINÉ À FROID

600S162-33 Poteau en acier de construction 152,4 mm (6 po)/semelle 41,3 mm (1-5/8 po) 33 mil

600S162-43 Poteau en acier de construction 152,4 mm (6 po)/semelle 41,4 mm (1-5/8 po) 43 mil

SECTIONS NON PORTEUSES EN ACIER USINÉ À FROID

362S125-PLAT25

Charpente en acier Platinum Plus 92 mm (3-5/8 po)

600S125-PLAT25

Charpente en acier Platinum Plus 152,4 mm (6 po)

362S125-33 Poteau non porteur en acier 92,1 mm (3-5/8 po)/semelle 31,8 mm (1-1/4 po) 33 mil

600S125-33 Poteau non porteur en acier 152,4 mm (6 po)/semelle 31,8 mm (1-1/4 po) 33 mil

SECTIONS EN ACIER USINÉ À FROID

600S162-43 Poteau en acier de construction – âme 152,4 mm (6 po), semelle 41,3 mm (1,625 po) et épaisseur 1,1 mm (0,043 po)

600S200-33 Poteau en acier de construction – âme 152,4 mm (6 po), semelle 50,8 mm (2 po) et épaisseur 0,8 mm (0,033 po)

600T125-43 âme 152,4 mm (6 po), semelle 31,8 mm (1,25 po) et épaisseur 1,1 mm (0,043 po)

362T125-54 âme 92,1 mm (3-5/8 po), semelle de 31,8 mm (1,25 po), épaisseur de 1,4 mm (0,054 po)

362T125-68 âme 92,1 mm (3-5/8 po), semelle de 31,8 mm (1,25 po), épaisseur de 1,4 mm (0,054 po)

362S162-68 Poteau en acier de construction – âme 92,1 mm (3,625 po), semelle 41,3 mm (1,625 po) et épaisseur 1,7 mm (0,068 po)

800S200-54 Poteau en acier de construction – âme 203,2 mm (8 po), semelle 50,8 mm (2 po) et épaisseur 1,4 mm (0,054 po)

1200T125-97 âme 304,8 mm (12 po), semelle 31,8 mm (1,25 po) et épaisseur 2,5 mm (0,097 po)

1200S200-97 Poteau en acier de construction – âme 304,8 mm (12 po), semelle 50,8 mm (2 po) et épaisseur 2,5 mm (0,097 po)

PLATELAGE EN ACIER :

Galvanneal ZF75 0,76 mm (0,0299 po)

REVÊTEMENT MURAL – PANNEAUX EN ACIER À ISOLANT DE MOUSSE :

• Profil Keynote M2-CF42, 10,66 mm L x 76,2 mm (42 po L x 3 po d’épaisseur)

EXTÉRIEUR :

Profil Keynote M2-CF42, 10,66 mm L x 76,2 mm (42 po L x 3 po d’épaisseur) Cannelé 45 mm (0,0179 po) de couleur Regal Gray, système de peintures Kynar, gaufré

INTÉRIEUR :

Mesa 45 mm (0,0179 po) de couleur Igloo White, système de peintures Polyster, gaufré.

• Keynote M3 – CF 7.2 Rib, 127 mm (5 po) d’épaisseur

EXTÉRIEUR :

Insul-Rib 45 mm (0,0179 po) de couleur Sandstone, système de peintures Kynar, gaufré.

INTÉRIEUR :

45 mm (0,0179 po) de couleur Igloo White, système de peintures Polyster, gaufré.

• Keynote M4 – CF36A, 914 mm x 76,2 mm (36 po Lx3 po d’épaisseur)

EXTÉRIEUR:

: Architectural Flat 45 mm (0,0179 po) de couleur Regal Gray, système de peintures Kynar, gaufré.

INTÉRIEUR :

Light Mesa 45 mm (0,0179 po) de couleur Igloo White, système de peintures Polyster, gaufré.

ACIER DE CONSTRUCTION :

• Poteaux et qualité ASTM. ASTM A572 G50/A992/ CSA 350W

• Poutres et qualité ASTM. CSA G40.21-13 50W Classe C
