Conception innovatrice utilisant un revêtement en Galvalume prépeint et une charpente en profilé d’acier creux

Ce centre est un espace pour les arts de la scèneultramoderne et multidisciplinaire conçu pour lacollectivité et les professionnels. Depuis son ouverture,il a présenté des spectacles de danse, des pièces dethéâtre et des performances musicales de tous lestypes et de tous les niveaux.

Il se trouve sur le campus de l’école secondaire Menlo-Atherton High School, entouré de l’environnement semi-rustique de Menlo Park. La conception hautement conceptuelle du projet s’inspire de la vallée patrimoniale environnante et des chênaies côtières du campus.

L’intérieur du centre est dominé par un auditorium de cinq cents places qui peut être acoustiquement optimisé pour des représentations dramatiques ou des événements musicaux. Il comprend un cintre de 19,8 m (65 pi) de hauteur, une passerelle, une cage de scène, un ascenseur orchestral, des espaces de pratique et de rencontres académiques, une salle « écologique » et une cafétéria/cuisine

« Au cœur de l’architecture vivante et tactile de Hodgetts + Fung se trouve la capacité d’améliorer la façon dont les gens voient et vivent l’espace. » Alan Hess

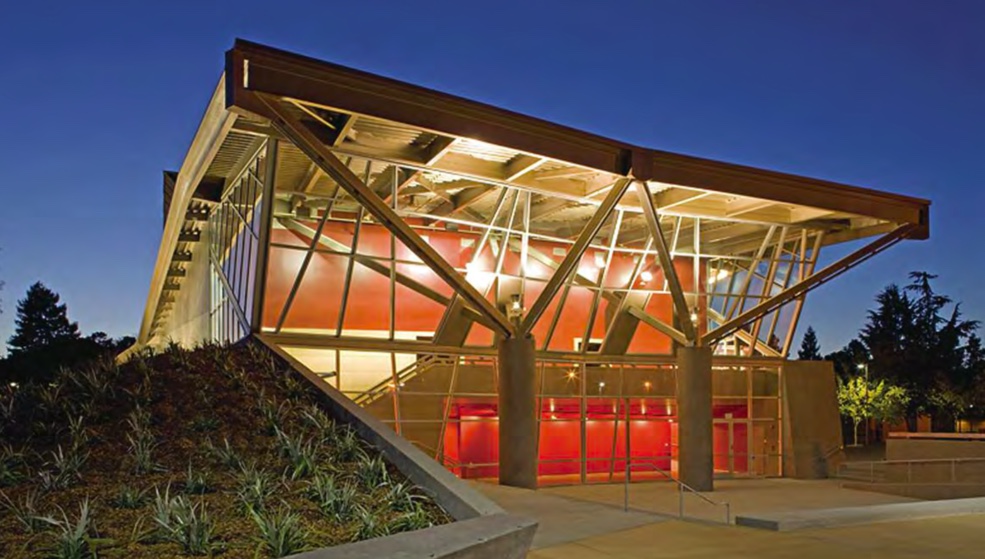

Des entretoises en acier surmontant des colonnes
de béton massif s’agencent aux chênes devant
le hall d’entrée et soutiennent la structure exposée
du toit au-dessus de la cour d’entrée en contrebas
abritée par une structure ramifiée conçue pour inspirer
des performances extérieures spontanées

Dans le but de faire connaître la musique et les arts dramatiques à ses élèves et à la collectivité environnante, ce bâtiment de 2 880 m2 (31 000 pi2) est situé sur le campus de la Menlo-Atherton High School, une école secondaire à vocation artistique. Il est doté de larges avant-toits en surplomb conçus pour s’agencer aux bâtiments scolaires surbaissés existants et aux arbres structuraux monumentaux qui font écho au bosquet de chênes historiques à l’entrée.

murs et plafond

Photographie montrant un profilé en acier creux (HSS) utilisé pour la charpente légère de soutien dans le hall d’entrée.

Escalier principal qui monte au 2e étage. Voir l’encadré à la p. 11.

Le bâtiment est configuré de façon à servir à la fois un auditoire régional formel et un groupe plus informel de parents et d’élèves. Une réponse directe aux chênes patrimoniaux vénérés par la collectivité a établi l’alignement axial et a servi de métaphore directrice pour le développement structural, volumétrique et esthétique du bâtiment.

Les variations dans la relation entre les plans repliés du toit et le paysage environnant offrent des possibilités de lieux de rencontre pour les élèves et pour l’équipement mécanique.

L’intérieur du centre est dominé par un auditorium de cinq cents places qui peut être acoustiquement optimisé pour des représentations théâtrales ou des événements musicaux

OBJECTIFS DE DURABILITÉ Un système CVAC écoénergétique qui fait la distinction entre l’auditorium rarement occupé et les installations de soutien très utilisées – atelier scénique, salle de répétition et espace communautaire – est programmé pour recueillir l’air frais ou chaud et le diriger vers les parties occupées de l’installation. Les fenêtres fonctionnelles permettent le chauffage et la climatisation, tandis que les détecteurs de présence règlent l’éclairage à l’intérieur et à l’extérieur, selon les besoins.

Au sud, des entretoises en acier surmontant des colonnes de béton massif s’agencent aux chênes devant le hall d’entrée et soutiennent la structure exposée du toit au-dessus de la cour de l’entrée en contrebas abritée par une structure ramifiée conçue pour inspirer des performances extérieures spontanées. Un plénum sous le plancher fournit de l’air climatisé directement aux spectateurs assis au moyen de registres sous chaque siège. Cette technique empêche l’air vicié associé aux systèmes traditionnels en fournissant de l’air tempéré dans la zone occupée. Des matériaux durables, mais visuellement riches, comme l’acier exposé, ont été soigneusement détaillés avec une précision de découpe au laser pour former les espaces publics dans le hall et le théâtre.

DIMENSIONS DU PROJET :

2 900 m2 (31 209 pi2

PLATELAGE DE TOIT :

Galvanisé G60 0,91 mm (0,036 po) ASTM A635 Grade 33.

REVÊTEMENT DE TOITURE :

Panneau plat en Galvalume AZ50 (AZM150 au Canada) 0,61 mm (0,0239 po),

nervure 22,2 mm x 457 mm (nervure 7/8 po x 18 po) de largeur, toiture à joint debout, couleur champagne dans le système de peinture Kynar.

PROFILÉS HSS SUR LA TERRASSE :

Entretoises diagonales HSS : HSS 304,8 mm x 304,8 mm x 15,87 mm (12 po x 12 po x 5/8 po) A500 Grade B (entretoises diagonales sur la terrasse).

Base de piédestal HSS : HSS 472,5 mm x 12,7 mm (18 po x 1/2 po) A500 Grade B.

SECTIONS HSS – HALL :

Charpente de soutien légère HSS – Charpente de toiture ci-dessus :

Poutres 355,6 mm x 558,8 mm (14 po x 22 po) Grade A992.

Étrier HSS des poutres WF ci-dessus :

HSS 152,4 mm x 101,6 mm x 12,7 mm (6 po x 4 po x 1/2 po) A500 Grade B.

Profilés horizontaux HSS :

HSS 152,4 mm x 101,6 mm x 6,35 mm (6 po x 4 po x 1/4 po) A500 Grade B.

Poutres de soutien légères HSS inclinées :

HSS 152,4 mm x 101,6 mm x 6,35 mm (6 po x 4 po x 1/4 po) A500 Grade B.

Entretoises diagonales en angle :

50,8 mm x 50,8 mm x 7,94 mm (12 po x 2 po x 5/16 po) A36.

Charpente de toiture ci-dessus :

Poutres W12 et W16 Grade A992.

STRUCTURE DE GARDE-CORPS – LE LONG DE L’ESCALIER PRINCIPAL MONTANT AU 2E ÉTAGE

Montants supérieurs, intermédiaires et inférieurs : HSS 101,6 mm x 50,8 mm x 3,175 mm (4 po x 2 po x 1/8 po) A500 Grade B.

Pièces de serrage entre les montants : HSS 152,4 mm x 50,8 mm (6 po x 2 po).

Platelage en acier au-dessus de l’assemblage d’entretoises et de la charpente de toiture : 91 mm (0,036 po). Galv. G60

Main courante : Tuyaux standard 38,1 mm (1 1/2 po).

Supports de main courante : Plaque épaisse/pliée A36 38,1 mm (1 1/2 po).

Illustré ci-dessus : HSS 304,8 mm x 304,8 mm x 15,875 mm (12 po x 12 po x 5/8 po).

Support de toiture avec plaque de montage (verre pénétrant) : A500 Grade B 609 mm x 1 397 mm (24 po x 55 po) et poutres de toit WF de dimensions assorties Grade A992.

ÉQUIPE DE CONCEPTION ET DE CONSTRUCTION
CLIENT :

Sequoia Union School Board

ARCHITECTE :

Hodgetts + Fung Design and Architecture 323-937-2150

ENTREPRENEUR GÉNÉRAL :

Blach Construction Co. 408-244-7100

INGÉNIEUR DE STRUCTURES :

Englekirk Structural Engineers 323-733-6673 or 714-557-8551

INGÉNIEUR MÉCANICIEN :

IBE Consulting Engineers Inc. 818-377-8220

INGÉNIEUR CIVIL :

BKF Engineers Surveyors Planners 650-482-6300

ACOUSTIQUE :

Akustiks 203-299-1904

THÉÂTRE :

Fisher Dachs Associates 212-691-3020

AMÉNAGEMENT PAYSAGER :

Tanaka Design Group 415-863-7800

CONSTRUCTEUR/MONTEUR :

Concord Iron Works, Inc. 925-432-0136

FOURNISSEUR DU PLATELAGE EN ACIER :

Verco Decking Inc. 916-488-8180

INSTALLATEUR DU PLATELAGE EN ACIER :

B.T. Mancini Co. Inc. 408-942-7900

PHOTOGRAPHIES :

Avec l’autorisation de Hodgetts + Fung Design and Architecture
